pipe based screen filter

pipe based screen filter Application

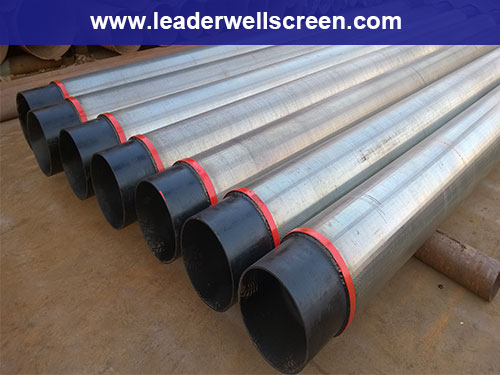

The pipe based screen /multi pipe screen is recommended when high collapse resistance is required and when the screens’ length generates a high longitudinal constraint. The pipe strength allows smaller wrap wires to be used, yielding greater open area.



BASE PIPE						SLIP ON SCREEN JACKET
Nominal Diameter	Pipe OD （mm）	Weight lb/ft W.T［mm］	Hole size In	Holes per   foot	Total Area  of  holes in2/ft	Screen OD （in）	Open area of screen in2/ft SLOT
							0.008”	0.012”	0.015”	0.020”
2-3/8	60	4.6［4.83］	3/8	96	10.60	2.86	12.68	17.96	21.56	26.95
2-7/8	73	6.4［5.51］	3/8	108	11.93	3.38	14.99	21.23	25.48	31.85
3-1/2	88.9	9.2［6.45］	1/2	108	21.21	4.06	18.00	25.50	30.61	38.26
4	101.6	9.5［5.74］	1/2	120	23.56	4.55	20.18	28.58	34.30	42.88
4-1/2	114.3	11.6［6.35］	1/2	144	28.27	5.08	15.63	22.53	27.35	34.82
5	127	13［6.43］	1/2	156	30.63	5.62	17.29	24.92	30.26	38.52
5-1/2	139.7	15.5［6.99］	1/2	168	32.99	6.08	18.71	26.96	32.74	41.67
6-5/8	168.3	24［8.94］	1/2	180	35.34	7.12	21.91	31.57	38.34	48.80
7	177.8	23［8.05］	5/8	136	42.16	7.58	23.32	33.61	40.82	51.95
7-5/8	194	26.4［8.33］	5/8	148	45.88	8.20	25.23	36.36	44.16	56.20
8-5/8	219	32［8.94］	5/8	168	51.08	9.24	28.43	40.98	49.76	63.33
9-5/8	244.5	36［8.94］	5/8	188	58.28	10.18	31.32	45.15	54.82	69.77
10-3/4	273	45.5［10.16］	5/8	209	64.79	11.36	34.95	50.38	61.18	77.86
13-3/8	339.7	54.5［9.65］	5/8	260	80.60	14.04	37.80	54.93	66.87	85.17
